Erreur Fuser : pourquoi l’unité de fusion est-elle la pièce la plus dangereuse à changer soi-même ?

Face à un code d’erreur « Fuser » ou à des impressions de mauvaise qualité, le premier réflexe d’un technicien informatique compétent est souvent d’envisager le remplacement de la pièce défectueuse. L’unité de fusion, ou four, semble n’être qu’un composant mécanique de plus. La procédure standard est connue : débrancher l’appareil, attendre que la chaleur se dissipe pour éviter les brûlures, et procéder au changement. Cette approche, bien que logique, occulte les dangers les plus critiques et spécifiques à cet élément.

La menace ne réside pas seulement dans les températures extrêmes. Elle est plus insidieuse, cachée dans la conception même du four. Le véritable enjeu est la maîtrise d’un double risque : un risque électrique majeur, souvent sous-estimé, et un risque mécanique qui peut déclencher une défaillance en cascade. Une intervention malheureuse sur cette pièce peut non seulement détruire l’imprimante, mais aussi exposer l’opérateur à des dangers bien plus graves qu’une simple brûlure.

Cet article n’est pas un tutoriel de remplacement. C’est un guide de prévention destiné aux techniciens. Nous allons décomposer, point par point, les mécanismes internes de l’unité de fusion pour comprendre pourquoi sa manipulation est si délicate. De la précision thermique à la fragilité de ses composants, vous découvrirez les raisons techniques qui justifient une prudence absolue et le recours à une expertise spécialisée.

Pour naviguer à travers les différents aspects de ce composant critique, voici la structure que nous allons suivre. Chaque section aborde une facette spécifique des risques et du fonctionnement de l’unité de fusion et de ses pièces associées.

Température de fusion : pourquoi le toner ne tient-il pas si le four ne chauffe pas assez ?

Le rôle premier de l’unité de fusion est d’appliquer chaleur et pression pour fixer définitivement la poudre de toner (l’encre) sur le papier. Ce processus requiert une précision thermique absolue. Le toner n’est pas une simple encre, mais une résine plastique qui doit atteindre son point de fusion. Pour la plupart des imprimantes laser, les rouleaux chauffants atteignent des températures comprises entre 180°C et 220°C. Si cette température n’est pas atteinte, le toner ne fond pas correctement. Il adhère mal au papier et peut être effacé d’un simple frottement du doigt. C’est le symptôme le plus courant d’un four défaillant.

Cependant, une température incorrecte n’est pas qu’un problème de qualité d’impression. C’est le signal d’une défaillance du système de régulation thermique, composé d’un élément chauffant (lampe halogène ou film céramique), d’un thermistor (sonde de température) et d’un thermostat de sécurité. Une intervention sur ces composants sans une compréhension de leur interaction est hasardeuse. Un thermistor mal repositionné après un nettoyage peut donner une lecture erronée, entraînant soit une sous-chauffe (impressions ratées), soit une surchauffe, un risque bien plus grave pour l’intégrité de l’appareil et la sécurité.

Les codes d’erreur fournis par l’imprimante sont des diagnostics de premier niveau cruciaux qui ne doivent pas être ignorés :

• ERROR 50.1 : Température du four trop basse. Un simple redémarrage après 20 minutes peut suffire.
• ERROR 50.2 : Problème de préchauffage. Indique souvent un souci d’alimentation électrique du four.
• ERROR 50.3 : Température trop élevée. Risque de surchauffe, le thermistor est potentiellement en cause.
• ERROR 50.4 : Four défectueux. Le circuit de contrôle a détecté une anomalie irrécupérable.
• ERROR 50.5 : Température incohérente. Le capteur peut être sale ou défectueux, faussant la régulation.

Ignorer ces alertes et forcer l’utilisation de l’imprimante peut endommager définitivement le circuit d’alimentation ou, dans le pire des cas, provoquer la fonte de pièces plastiques adjacentes.

Image fantôme : pourquoi un four usé répète-t-il l’image du haut de page plus bas ?

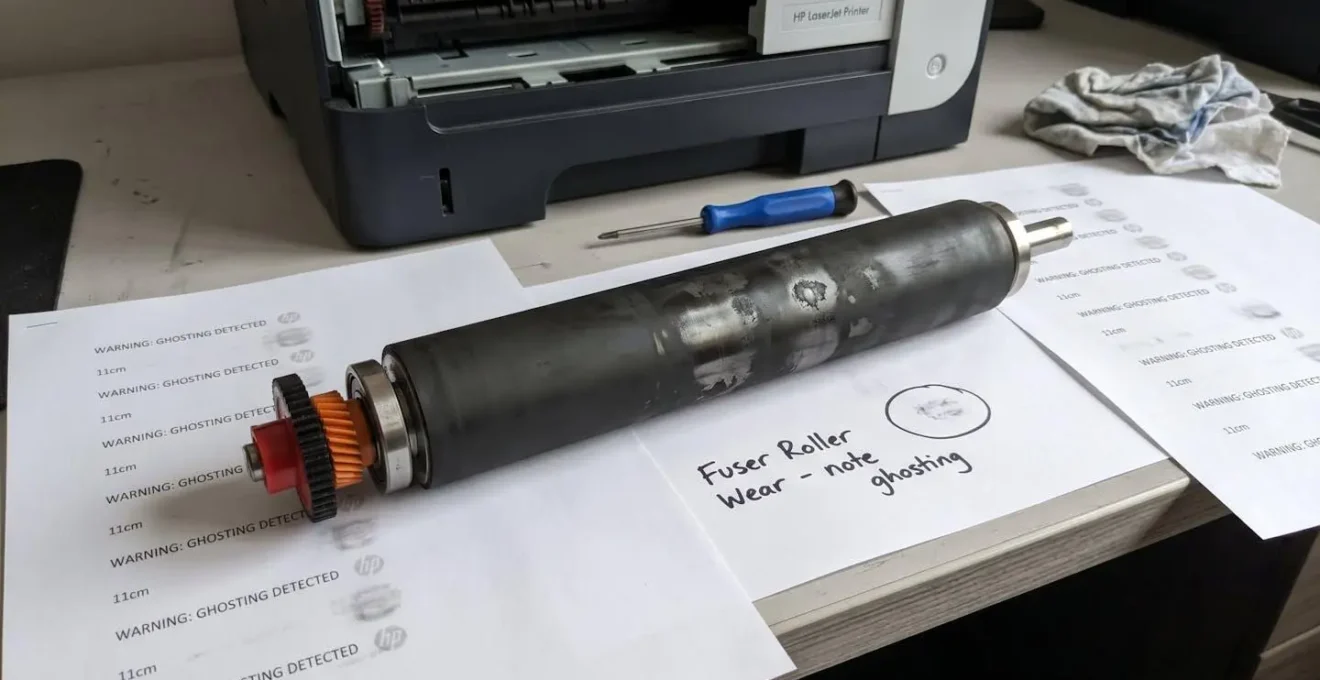

L’effet « fantôme » (ghosting) est la répétition d’une image ou d’un texte à un autre endroit de la page, souvent avec une intensité plus faible. Ce défaut visuel est fréquemment lié à l’usure de l’unité de fusion. Le rouleau de fusion ou le film est recouvert d’une couche antiadhésive (similaire au Téflon) pour que le toner fondu se fixe sur le papier et non sur le rouleau lui-même. Avec le temps et des milliers de passages, cette couche s’use.

Lorsque le revêtement est endommagé, une infime partie du toner de la première image reste collée au rouleau au lieu d’être transférée sur le papier. Lors de la rotation suivante du rouleau, ce résidu de toner est alors re-déposé plus bas sur la page, créant une « image fantôme ». Ce phénomène est un indicateur clair que la surface du four a perdu son intégrité antiadhésive et que le remplacement de l’unité est imminent.

Il est toutefois essentiel de distinguer un problème de four d’un problème de tambour. Le tambour (drum) peut aussi causer des répétitions s’il est usé. Pour diagnostiquer la source avec précision, une manipulation simple existe.

Continuer à utiliser un four qui produit des images fantômes n’est pas seulement un problème de qualité. L’usure de la surface peut s’aggraver, conduisant à des bourrages papier chroniques et à des dépôts de toner fondu qui peuvent endommager les capteurs de passage papier.

Film ou rouleau : pourquoi le film métallique est-il plus fragile face aux agrafes oubliées ?

Les unités de fusion modernes utilisent de plus en plus une technologie de film de fusion plutôt qu’un rouleau chauffant traditionnel. Ce film est un manchon métallique ou polymère très fin, chauffé par un élément en céramique fixe. Cette conception permet une montée en température quasi instantanée, réduisant le temps de sortie de la première page et la consommation d’énergie. Cependant, cette efficacité a un prix : une fragilité mécanique extrême.

Le passage accidentel d’une agrafe, d’un trombone ou même d’un papier trop épais ou texturé peut déchirer ce film fragile instantanément. Une déchirure, même minime, a des conséquences immédiates : le toner s’accumule sur l’élément chauffant, provoquant des défauts d’impression majeurs et des bourrages. Mais le risque le plus grave est électrique. L’élément chauffant en céramique est directement alimenté en haute tension. Le film agit comme une barrière protectrice et conductrice de chaleur. S’il est percé, l’intégrité diélectrique de l’unité est rompue. Un objet métallique (comme un trombone) pourrait créer un court-circuit direct entre l’élément chauffant et le châssis de l’imprimante, avec un risque d’endommagement de la carte d’alimentation, voire un départ de feu.

Le tableau suivant met en lumière les différences fondamentales entre les deux technologies, notamment en termes de robustesse.

Manipuler une unité de fusion à film sans précautions extrêmes, c’est prendre le risque de la détruire au moindre contact avec un outil. Un tournevis qui dérape, une pression mal appliquée, et le film est irrémédiablement endommagé.

Préchauffage du four : comment le mode éco réduit-il la facture sans trop ralentir la première page ?

Le préchauffage de l’unité de fusion est l’étape la plus énergivore du cycle d’impression laser. Porter un rouleau massif à 200°C demande une puissance considérable. Pour répondre aux normes environnementales et réduire la consommation, les fabricants ont développé des technologies de fusion intelligentes. Le mode « éco » ou « veille profonde » ne se contente plus de couper le chauffage, il maintient le four à une température intermédiaire, permettant un redémarrage plus rapide.

Des innovations plus poussées, comme la technologie HP JetIntelligence, vont encore plus loin. Elles utilisent des toners à point de fusion plus bas et adaptent la chaleur nécessaire en temps réel. Comme l’explique une analyse de cette technologie, la chaleur requise n’est pas la même pour une page de texte simple que pour une photo couleur pleine page. Les imprimantes les plus récentes mesurent la « couverture » de la page à imprimer et ajustent la consigne de température du four en conséquence. Grâce à des toners spécifiques, les nouvelles imprimantes HP JetIntelligence fonctionnent à des températures variant de 50 à 150 degrés, bien loin des 200°C constants des anciennes générations.

Cette gestion dynamique a un impact direct sur la complexité du système. Le circuit de contrôle du four n’est plus un simple interrupteur ON/OFF, mais un micro-contrôleur sophistiqué qui analyse les données du travail d’impression. Pour un technicien, cela signifie que les pannes peuvent être logicielles ou liées à des capteurs de détection de toner, et pas seulement à l’élément chauffant lui-même. Remplacer une unité de fusion sur une machine moderne sans effectuer une réinitialisation ou un calibrage via le menu de maintenance peut conduire à un fonctionnement erratique, car la machine mère ne reconnaît pas correctement le nouveau composant.

En somme, ce qui apparaît comme une simple fonction d’économie d’énergie cache une augmentation significative de la complexité technique, rendant les interventions d’autant plus délicates pour un non-spécialiste.

Grincement à la sortie : comment savoir si le bruit vient des roulements du four ou d’ailleurs ?

Un bruit anormal est un symptôme mécanique qui ne doit jamais être ignoré, surtout s’il provient de la zone de sortie du papier. Un grincement, un sifflement ou un claquement indique une contrainte mécanique anormale. Dans l’unité de fusion, ces bruits sont souvent le signe avant-coureur d’une panne majeure. Les rouleaux (chauffant et de pression) sont montés sur des paliers ou des roulements à billes et sont entraînés par une série d’engrenages en plastique ou en métal.

Avec la chaleur et l’usure, la graisse lubrifiante des engrenages et des paliers se dégrade. Les roulements peuvent gripper, les dents des engrenages peuvent s’user ou casser. Un grincement peut simplement indiquer un besoin de lubrification avec une graisse silicone haute température, mais un sifflement aigu signale souvent un roulement en fin de vie. Continuer à utiliser l’imprimante dans ces conditions force sur le moteur d’entraînement et peut causer la casse d’autres engrenages dans la chaîne cinématique.

Le diagnostic précis de l’origine du bruit est essentiel. Le son peut provenir des engrenages d’entraînement principaux, des roulements internes au four, ou même des rouleaux de sortie post-fusion. Un guide de diagnostic auditif peut aider à localiser le problème :

• Grincement à l’entrée du papier dans le four : Souvent un engrenage d’entraînement principal usé.
• Sifflement aigu et continu : Typique d’un roulement à billes grippé à l’intérieur de l’unité.
• Bruit de froissement de papier (même sans bourrage) : Peut indiquer un film de fusion déchiré qui frotte.
• Claquement répétitif et régulier : Signale probablement une dent d’engrenage cassée.

Tenter de démonter une unité de fusion pour graisser un engrenage interne est une opération complexe et risquée, qui implique souvent de manipuler des ressorts sous haute tension et des connecteurs électriques fragiles.

Quand changer votre tambour : le signal visuel qui ne trompe pas sur la qualité

Le tambour, ou unité d’imagerie (drum), est le cœur de l’imprimante laser. C’est un cylindre photosensible chargé électriquement sur lequel le laser dessine l’image de la page à imprimer. Le toner, chargé inversement, est alors attiré par ces zones et transféré sur le papier. Cette pièce est un consommable, mais sa durée de vie est bien plus longue que celle d’une cartouche de toner. Selon le modèle et l’utilisation, un tambour d’imprimante dure généralement entre 10 000 et 30 000 pages.

Le signal le plus fiable d’un tambour en fin de vie est purement visuel. Des lignes noires verticales sur toute la longueur de la page, des taches répétitives à intervalles réguliers ou un fond gris généralisé sur les impressions indiquent que la surface photosensible du tambour est rayée, endommagée ou a perdu sa capacité à retenir une charge uniforme. Aucune maintenance ne peut corriger ces défauts physiques ; le remplacement est la seule solution.

Il est cependant fréquent que l’imprimante signale la nécessité de changer le tambour bien avant l’apparition de ces défauts, sur la base d’un simple compteur de pages. Cette alerte peut parfois être prématurée, comme le soulignent de nombreux retours d’utilisateurs expérimentés.

Les imprimantes notent à quel moment on leur met un nouveau tambour, et 10 000 pages plus tard, elles se mettent en grève. Mais dans 95% des cas, le tambour est encore en très bon état! Pour le faire durer : ouvrez le capot, appuyez 10 secondes sur la touche rouge; refermez, et c’est reparti!

– IntendanceZone, sur la réinitialisation des compteurs Brother

Cette distinction entre l’alerte logicielle et la défaillance physique réelle est clé. Elle permet d’optimiser les coûts de maintenance en ne remplaçant les pièces que lorsque c’est absolument nécessaire, tout en comprenant que pour le four, les alertes sont d’une nature bien plus critique.

Pourquoi le séchage LED « à froid » vous permet-il d’imprimer sur des films fins sans les déformer ?

La technologie d’impression laser traditionnelle est fondamentalement un processus thermique. Comme le rappelle une définition simple du procédé, la poudre de plastique (toner) doit fondre pour se fixer au papier. Une source experte comme Wikipédia précise que « La température du four est fonction des caractéristiques du toner et de la vitesse d’impression (minimum 180 °C) ». Cette contrainte de haute température rend les imprimantes laser incompatibles avec de nombreux supports sensibles à la chaleur, comme les films transparents pour rétroprojecteur standards ou les vinyles adhésifs fins.

Tenter d’imprimer sur un support non conçu pour les hautes températures dans une imprimante laser est une erreur aux conséquences désastreuses. Le film plastique fondra instantanément au contact du four, s’enroulera autour du rouleau de fusion et provoquera une destruction mécanique et électrique immédiate de l’unité. Le nettoyage est souvent impossible et le remplacement devient la seule option. C’est une illustration parfaite de la défaillance en cascade provoquée par une mauvaise utilisation.

En opposition, les technologies de séchage « à froid » comme la polymérisation par UV ou LED, utilisées dans les imprimantes grand format ou certaines imprimantes d’étiquettes, contournent ce problème. L’encre n’est pas une poudre thermoplastique mais un liquide qui durcit sous l’effet de la lumière ultraviolette. Le processus se fait à température ambiante, ce qui le rend compatible avec une très large gamme de supports, y compris les films les plus fins et les plus sensibles.

La distinction entre ces deux mondes est absolue :

• Fusion thermique (Laser) : Exige des supports résistant à plus de 200°C. Incompatible avec les plastiques standards.
• Polymérisation UV (LED) : Processus à température ambiante. Compatible avec presque tous les matériaux.
• Risque majeur : Ne jamais insérer un transparent conçu pour jet d’encre dans une imprimante laser.

Cette incompatibilité matérielle souligne une fois de plus la nature extrême des conditions de fonctionnement à l’intérieur d’une unité de fusion et les risques associés à toute erreur de manipulation ou d’utilisation.

Tambour (Drum) vs Toner : pourquoi ne faut-il pas changer le tambour à chaque changement de cartouche ?

Dans l’écosystème d’une imprimante laser, il est crucial de ne pas confondre les différents consommables. Le toner, le tambour et l’unité de fusion ont des rôles et, surtout, des durées de vie radicalement différents. Le toner est la « peinture », la poudre qui est consommée à chaque impression. Le tambour est le « pinceau », l’artiste qui dessine l’image mais qui s’use beaucoup plus lentement. Le four est l’étape finale, le « vernis » qui fixe l’œuvre, et c’est la pièce la plus durable de toutes.

Changer le tambour à chaque fois que l’on remplace une cartouche de toner serait une erreur coûteuse et inutile. De nombreux fabricants séparent d’ailleurs ces deux éléments pour optimiser les coûts de fonctionnement. Le toner se remplace fréquemment, tandis que le tambour ne se change qu’après plusieurs cycles de toner. L’unité de fusion, quant à elle, est conçue pour durer une grande partie de la vie de l’imprimante elle-même.

Cette hiérarchie des durées de vie est fondamentale pour une maintenance rationnelle et économique. Elle souligne également la criticité variable des interventions. Remplacer une cartouche de toner est une opération bénigne. Remplacer un tambour demande un peu plus de soin. Remplacer une unité de fusion est une intervention de maintenance lourde qui comporte des risques significatifs.

Le tableau suivant, basé sur une analyse comparative des consommables, illustre clairement cet ordre de grandeur.

Face à une erreur « Fuser », il faut donc prendre conscience que l’on ne s’attaque pas à un simple consommable, mais à un organe structurel de l’imprimante, dont la défaillance et le remplacement sortent du cadre de la maintenance utilisateur standard.

Face à une erreur de l’unité de fusion, la seule décision sécuritaire et professionnelle est de ne pas intervenir soi-même. Les risques de choc électrique, de court-circuit et de dommages irréversibles à l’appareil sont bien trop élevés pour une opération qui semble trompeusement mécanique. La connaissance des symptômes est utile pour le diagnostic, mais ne remplace en rien l’expertise et l’habilitation requises pour manipuler des composants sous haute tension dans un environnement thermiquement extrême. Pour garantir votre sécurité et la pérennité de votre matériel, il est impératif de confier cette tâche à un technicien de maintenance certifié par le fabricant.
