Comment l’impression 3D réduit vos délais de mise sur le marché de 4 semaines ?

Pour un chef de produit industriel, chaque semaine compte. Le fameux « time-to-market » n’est pas un simple indicateur de performance, c’est le nerf de la guerre. Pourtant, le cycle de validation d’une nouvelle pièce reste souvent un tunnel interminable : des allers-retours coûteux avec des sous-traitants, des délais de fabrication de moules qui se comptent en mois, et une prise de risque maximale à chaque itération. Cette inertie ralentit l’innovation et laisse le champ libre à la concurrence. Face à ce constat, l’approche conventionnelle consiste à optimiser les processus existants, à négocier des délais plus courts, sans jamais remettre en cause le paradigme fondamental.

Et si la solution n’était pas d’accélérer un processus obsolète, mais de le réinventer de l’intérieur ? La révolution de la fabrication additive est souvent résumée à sa capacité de « prototypage rapide ». C’est une vision réductrice. Le véritable changement de paradigme réside dans sa capacité à vous redonner la maîtrise complète du cycle de validation. Il ne s’agit plus seulement d’imprimer une pièce, mais de piloter une stratégie d’accélération décisionnelle. L’enjeu n’est pas de fabriquer plus vite, mais de valider plus intelligemment, en internalisant la compétence et en transformant le risque en opportunité d’expérimentation agile.

Cet article n’est pas un énième catalogue des avantages de l’impression 3D. C’est un guide stratégique pour vous, ingénieurs et chefs de produit. Nous allons décortiquer, point par point, les leviers techniques, financiers et légaux qui vous permettront de transformer une technologie en un avantage compétitif quantifiable. Du choix du filament à l’optimisation des fichiers STL, en passant par l’arbitrage avec l’injection et la maîtrise des finitions, découvrez comment reprendre le contrôle de votre calendrier de développement et réduire concrètement vos délais de mise sur le marché.

Pour vous guider à travers les décisions stratégiques qui jalonnent ce parcours d’optimisation, nous avons structuré cet article en plusieurs étapes clés. Chaque section aborde une problématique concrète, de la sélection des matériaux à l’analyse des cycles de production, pour vous fournir des réponses techniques et pragmatiques.

PLA, ABS ou Résine : quel filament choisir pour une pièce soumise à 80°C ?

Le choix du matériau n’est pas un détail technique, c’est la première décision stratégique qui conditionne la viabilité de votre prototype. Pour une pièce destinée à fonctionner dans un environnement thermique contraint, comme un boîtier électronique ou un composant proche d’un moteur, une température de 80°C est un seuil critique. Utiliser un matériau inadapté, c’est s’exposer à une déformation rapide de la pièce et donc à une validation erronée, synonyme de perte de temps et de ressources. La clé réside dans la compréhension de la température de transition vitreuse (Tg), le point où un polymère passe d’un état rigide à un état caoutchouteux.

Dans ce contexte, le PLA, bien que très populaire pour sa facilité d’impression, est à proscrire. Sa Tg se situe autour de 60-65°C, ce qui le rend inapte à toute application dépassant cette limite. Le choix se porte alors naturellement vers des matériaux plus robustes. L’ABS est un candidat de choix, avec une résistance thermique bien supérieure. En effet, une analyse technique comparative montre que l’ABS possède une température de transition vitreuse de 105°C, offrant une marge de sécurité confortable pour une utilisation à 80°C.

Au-delà de sa résistance thermique, l’ABS présente une meilleure flexibilité que le PLA, ce qui en fait un matériau idéal pour des pièces fonctionnelles nécessitant un clipsage ou une légère déformation. Pour des exigences encore plus élevées, il est possible de se tourner vers des filaments techniques chargés en fibres de carbone ou de verre. Ces matériaux composites améliorent non seulement la résistance thermique mais aussi la rigidité mécanique et dimensionnelle de la pièce, tout en réduisant le phénomène de « warping » (gauchissement) lors de l’impression. Enfin, n’oubliez pas le post-traitement : un processus de recuit (« annealing ») peut augmenter significativement la cristallinité du matériau et donc ses propriétés thermiques et mécaniques finales.

Impression 3D ou moule d’injection : à quel volume la bascule financière s’opère-t-elle ?

L’arbitrage entre fabrication additive et injection plastique est au cœur de la stratégie de production. L’une n’exclut pas l’autre ; elles répondent à des phases et des besoins différents du cycle de vie d’un produit. L’impression 3D excelle pour le prototypage et les très petites séries grâce à son absence de coût d’outillage. L’injection, quant à elle, devient économiquement imbattable pour la production de masse, mais nécessite un investissement initial lourd dans un moule en acier, qui peut se chiffrer en dizaines de milliers d’euros.

La question n’est donc pas « laquelle est la meilleure ? » mais « à partir de quel volume de pièces l’investissement dans un moule devient-il plus rentable ? ». Ce point de bascule est le facteur clé de votre décision. Selon un modèle de calcul validé sur de nombreux projets industriels, le point de bascule se situe à environ 2 000 unités pour un scénario type où le coût du moule est de 10 000 € et le coût par pièce en impression 3D est de 30 €. En dessous de ce volume, l’impression 3D est financièrement plus avantageuse. Au-delà, l’économie d’échelle de l’injection prend le dessus.

Cette analyse met en lumière l’extraordinaire flexibilité qu’offre une approche hybride. Pour des pré-séries allant de 10 à 1000 pièces, il est même possible d’utiliser des moules imprimés en 3D. Cette technique permet de tester rapidement différentes configurations de moules à un coût et dans des délais très réduits, avant de s’engager dans la fabrication d’un moule métallique définitif. Cette agilité permet de lancer une production, de recueillir les premiers retours utilisateurs et d’ajuster le design sans paralyser la trésorerie. C’est un outil puissant pour dérisquer la mise sur le marché.

dramatic lighting > color saturation. »/>

Comme le montre ce graphique, l’impression 3D offre un coût de départ quasi nul, idéal pour les faibles volumes, tandis que l’injection, malgré son coût initial élevé, voit son coût par pièce chuter drastiquement avec l’augmentation des quantités. La maîtrise de cet arbitrage est un avantage concurrentiel direct.

Comment concevoir vos fichiers STL pour économiser 30 % de matière support ?

L’optimisation des coûts et des délais en impression 3D ne se joue pas seulement sur la machine, mais bien en amont, dès la conception du fichier 3D. Penser « DfAM » (Design for Additive Manufacturing) est une compétence essentielle. Une pièce conçue pour l’usinage ou l’injection n’est que rarement optimale pour l’impression 3D FDM (dépôt de fil fondu). L’objectif est de minimiser, voire d’éliminer, le besoin de structures de support. Ces supports consomment de la matière, augmentent le temps d’impression et nécessitent un post-traitement manuel pour être retirés, ce qui génère des coûts cachés.

L’économie de 30% de matière n’est pas une promesse en l’air, mais le résultat d’une conception intelligente. Voici plusieurs techniques éprouvées :

• L’orientation stratégique : C’est la première étape. Analyser la pièce dans le slicer (le logiciel qui prépare le fichier pour l’impression) pour trouver l’orientation qui minimise les surplombs (« overhangs ») est crucial. Parfois, une simple rotation de 90 degrés peut éliminer la quasi-totalité des supports.
• Utilisation de chanfreins à 45° : La plupart des imprimantes 3D peuvent imprimer des surplombs jusqu’à 45° sans support. En remplaçant les faces inférieures horizontales par des chanfreins ou des congés, on peut créer des géométries auto-portantes.
• Division du modèle : Pour une pièce complexe, il est souvent plus judicieux de la diviser en plusieurs parties plus simples à imprimer (sans support), qui seront ensuite assemblées. Cette approche modulaire facilite également les réparations et les itérations.
• Optimisation par le slicer : Les slicers modernes, comme Cura ou PrusaSlicer, offrent des options avancées. Les supports en arbre (« tree supports »), par exemple, créent des structures ramifiées qui ne touchent la pièce qu’aux points strictement nécessaires, permettant des économies de matière de plus de 50% par rapport aux supports classiques.

Enfin, pour des pièces qui doivent s’assembler, il est impératif d’intégrer des tolérances dimensionnelles dès la modélisation. Une tolérance de 0.2 à 0.3 mm est un bon point de départ pour assurer un emboîtement sans friction. Ignorer ce paramètre conduit à des prototypes qui ne s’assemblent pas, obligeant à des cycles de post-traitement (ponçage, limage) ou de ré-impression, anéantissant ainsi les gains de temps.

Copie de pièce détachée : que dit la loi française sur la propriété intellectuelle ?

La capacité de scanner et de reproduire une pièce existante est l’une des promesses les plus séduisantes de l’impression 3D. Pour les pièces détachées qui ne sont plus commercialisées ou qui sont vendues à des prix prohibitifs, c’est une solution presque magique. Cependant, cette facilité technique soulève des questions juridiques complexes, notamment en matière de propriété intellectuelle. En France, le cadre légal est strict et il est essentiel de le comprendre pour ne pas basculer de l’innovation à la contrefaçon.

Le droit protège une pièce de plusieurs manières. Premièrement, par le brevet, qui couvre une solution technique, une fonction, un mécanisme. Reproduire une pièce dont la fonction est brevetée, même avec un design légèrement différent, constitue une contrefaçon. Deuxièmement, par le droit des dessins et modèles, qui protège l’apparence, l’aspect ornemental d’un produit. Copier à l’identique le design d’une pièce protégée est également illégal. Enfin, le droit d’auteur peut s’appliquer si la pièce présente un caractère d’originalité artistique.

Le fait de partager le fichier STL d’une pièce protégée sur une plateforme en ligne peut être assimilé à un acte de contrefaçon, même si le partage est gratuit et sans intention commerciale. L’exception pour « copie privée » est très restrictive et ne s’applique généralement pas à la reproduction intégrale d’objets fonctionnels. La prudence est donc de mise. Avant de reproduire une pièce, il convient de s’assurer qu’elle n’est plus protégée (un brevet dure 20 ans, un dessin et modèle 25 ans maximum). Pour les pièces plus récentes, la seule voie légale est souvent d’obtenir une licence du détenteur des droits ou de concevoir une pièce de remplacement avec une fonction similaire mais une forme et une conception technique différentes, ce qui demande une véritable expertise en ingénierie.

Ponçage, lissage ou peinture : quelle finition prévoir pour un prototype d’aspect ?

Un prototype n’a pas qu’une fonction, il a aussi une mission. Est-il destiné à valider une ergonomie, à être présenté à des investisseurs, ou à figurer sur des photos pour une campagne marketing ? La réponse à cette question détermine le niveau de finition requis. Le post-traitement n’est pas une simple étape de « nettoyage », mais un processus stratégique pour que le prototype remplisse son objectif. Une pièce brute de démoulage, avec ses lignes de couches visibles, peut être parfaite pour un test fonctionnel rapide, mais totalement contre-productive pour convaincre un comité de direction.

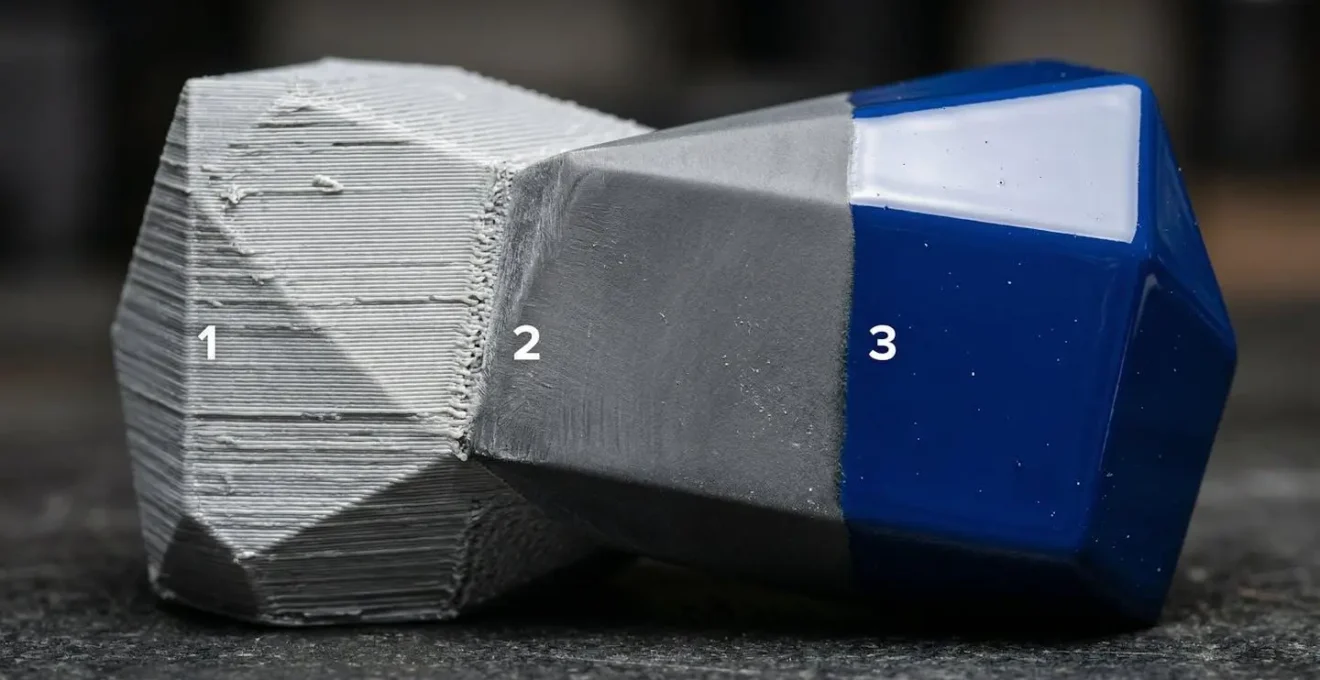

Choisir la bonne technique de finition est un arbitrage entre le temps, le coût et le résultat souhaité. Chaque méthode a son application idéale, et il est essentiel de les connaître pour planifier efficacement votre cycle de validation. L’illustration ci-dessous montre la transformation radicale de la surface d’une pièce selon le traitement appliqué, passant d’une texture brute stratifiée à une surface parfaitement lisse et brillante.

micro-contrast > color accuracy. »/>

Pour vous aider à prendre la bonne décision, le tableau suivant compare les principales techniques de finition en fonction de leur application, du temps requis, de leur coût et du résultat final.

Le ponçage est la base, rapide et peu coûteux, il suffit à effacer les lignes de couches les plus grossières pour un test de prise en main. L’application d’un apprêt suivi d’une peinture à la bombe permet d’obtenir un rendu « produit fini », indispensable pour des visuels de communication. Le lissage chimique (avec de la vapeur d’acétone pour l’ABS, par exemple) est plus complexe et dangereux à mettre en œuvre, mais il offre une surface parfaitement lisse et brillante, idéale pour des tests d’étanchéité ou d’écoulement de fluides.

Tolérances d’impression : comment s’assurer que vos pièces s’emboîtent parfaitement dès le premier print ?

L’un des plus grands gains de temps promis par l’impression 3D peut être anéanti par un simple détail : des pièces qui ne s’emboîtent pas. Un prototype fonctionnel composé de plusieurs parties qui refuse de s’assembler est un échec qui impose des retours en arrière frustrants et coûteux en temps. Atteindre la précision dimensionnelle n’est pas de la magie, c’est une science qui combine une bonne conception, une connaissance de son matériel et une calibration rigoureuse. L’objectif est de maîtriser les tolérances d’impression pour garantir un assemblage parfait du premier coup.

Contrairement à une idée reçue, les imprimantes 3D professionnelles modernes sont extrêmement précises. Une étude technique sur des moules imprimés a montré une variation inférieure à ±0,05 mm pour plus de 75% de la pièce. Le problème vient donc moins de la machine que de la non-prise en compte du comportement du plastique. Par exemple, les trous ont une tendance naturelle à être plus petits que leur dimension théorique à cause de la rétractation du plastique dans les courbes. Tenter de corriger cela en redessinant la pièce est une perte de temps. Les slicers modernes proposent des outils de compensation des trous qui ajustent automatiquement le G-code pour atteindre la bonne dimension.

La clé est de systématiser la calibration. Pour chaque couple machine/matériau, vous devez établir des paramètres de référence. Une méthode efficace consiste à imprimer une « pièce de calibration de tolérances », un petit objet de test avec des fentes et des ergots de dimensions variées (avec des jeux allant de 0,1 mm à 0,5 mm) pour identifier précisément le jeu nécessaire pour obtenir l’ajustement désiré (serré, glissant, etc.).

Vision par ordinateur : comment l’IA détecte les défauts d’impression à 300 mètres/minute ?

L’un des freins à l’adoption de l’impression 3D pour la production de petites séries est le risque d’échec d’une impression longue. Un « spaghetti » (détachement de la pièce qui crée un amas de filament) ou un « warping » sévère qui survient après 10 heures d’impression est une perte sèche de temps et de matière. La surveillance humaine est une solution, mais elle n’est ni scalable ni fiable. C’est ici que l’intelligence artificielle, couplée à la vision par ordinateur, ouvre une ère nouvelle : celle de l’impression 3D auto-surveillée et auto-corrigée.

Le principe est aussi simple que puissant. Une caméra filme en continu le processus d’impression. Un algorithme d’IA, entraîné sur des milliers d’heures d’impression, compare en temps réel l’image filmée avec le modèle numérique attendu (le G-code). À la moindre déviation significative (un décalage de couche, le début d’un décollement, une extrusion anormale), le système peut déclencher une alerte, mettre l’impression en pause, voire tenter de corriger le tir. Cette détection précoce des anomalies transforme radicalement la fiabilité du processus.

Cette vision n’est pas futuriste, elle est déjà opérationnelle et son potentiel est immense. Les prévisions des analystes de l’industrie sont claires : selon Gartner, les outils de sélection de procédés de fabrication pilotés par l’IA atteindront une précision de 95% dans leurs prédictions d’ici 2026. Cela signifie que bientôt, l’IA ne se contentera plus de détecter les défauts ; elle optimisera les paramètres en amont pour les empêcher de se produire. C’est une étape de plus vers une production additive entièrement automatisée et fiable, un pilier de l’Industrie 4.0.

Comment le prototypage interne accélère-t-il votre cycle de validation de 50 % ?

Nous avons exploré les leviers techniques, mais le gain le plus spectaculaire vient de l’intégration verticale du processus de prototypage. Le simple fait de passer d’un modèle de sous-traitance à une validation interne peut, à lui seul, diviser par deux votre cycle de validation. Un gain de 50% ne relève pas de l’utopie ; il est la conséquence directe de la suppression des temps morts et des frictions administratives inhérentes à la collaboration externe. Lancer une impression ne demande plus un devis, un bon de commande et une semaine d’attente, mais un simple clic.

Le tableau ci-dessous illustre de manière frappante la différence de temporalité entre un cycle de validation externe classique et un cycle interne basé sur l’impression 3D. Les jours de délai s’accumulent à chaque étape de communication et de logistique, des jours qui disparaissent complètement avec une approche internalisée.

Le gain total, de l’ordre de 8 jours ouvrés, soit près de deux semaines calendaires, est une moyenne conservatrice. Pour des itérations multiples, ce gain est exponentiel. Mais au-delà du simple chronomètre, c’est toute la culture d’ingénierie qui se transforme. L’impression 3D interne supprime la barrière psychologique à l’expérimentation. Le coût d’une erreur ou d’un test « pour voir » devient quasi nul. Un designer peut imprimer trois versions d’une poignée ergonomique dans la même journée et les faire tester immédiatement par des utilisateurs. Cette boucle de rétroaction ultra-courte favorise une culture de l’itération agile plutôt qu’une aversion au risque qui paralyse l’innovation.

Cette agilité permet de mettre en œuvre des modifications de conception instantanément. Une idée d’amélioration émerge lors d’une réunion à 10h ? Le fichier CAO est modifié à 10h30, l’impression est lancée à 11h, et la nouvelle version du prototype est sur la table pour la réunion de l’après-midi. C’est cette capacité à passer de l’idée à l’objet tangible en quelques heures, et non en quelques semaines, qui constitue la véritable révolution. C’est ainsi que l’on gagne non seulement une, mais potentiellement jusqu’à quatre semaines sur une mise sur le marché.

Pour mettre en pratique ces stratégies et quantifier le gain potentiel pour vos propres projets, l’étape suivante consiste à réaliser un audit de votre cycle de validation actuel et à identifier les points de friction que l’impression 3D interne pourrait éliminer.
