Choisir un traceur CAD : le guide technique pour une finesse de trait irréprochable

Pour un architecte ou un bureau d’études, la sortie d’un plan n’est pas une simple impression, c’est la matérialisation d’un projet. Chaque ligne, chaque cote, chaque hachure doit être d’une clarté absolue. Le choix d’un traceur grand format dépasse donc largement les critères habituels de vitesse ou de résolution. L’enjeu est la fiabilité opérationnelle et la garantie d’une finesse de trait constante, projet après projet. Une ligne manquante ou un décalage millimétrique peut avoir des conséquences coûteuses sur un chantier.

Beaucoup se concentrent sur la résolution maximale (DPI) ou la largeur de laize, pensant que ces chiffres sont les seuls garants de la qualité. Pourtant, l’expérience terrain montre une autre réalité. La véritable performance d’un traceur CAD se révèle à l’usage, dans sa capacité à résister aux pannes courantes, à optimiser les coûts et à s’intégrer parfaitement dans un flux de travail numérique et sécurisé. C’est un outil de production critique, dont la fiabilité impacte directement la productivité et la réputation du cabinet.

Mais alors, si la fiche technique ne dit pas tout, où regarder ? La clé n’est pas dans la promesse de performance brute, mais dans la maîtrise des détails techniques qui font la différence au quotidien. Cet article adopte une approche pragmatique et comparative. Nous n’allons pas lister des modèles, mais décortiquer les 8 points de vigilance techniques, souvent négligés, qui conditionnent la précision et la rentabilité de votre investissement. De la maintenance des buses à la gestion des langages d’impression, vous découvrirez comment faire un choix éclairé pour que chaque trait imprimé soit le reflet fidèle de votre conception.

Cet article a été conçu pour vous guider à travers les aspects techniques cruciaux qui définissent un traceur véritablement professionnel. Le sommaire ci-dessous vous permettra de naviguer directement vers les points qui vous intéressent le plus.

Buses bouchées : comment une routine de maintenance de 5 min par semaine sauve votre tête d’impression à 1000 € ?

La tête d’impression est le cœur de votre traceur, mais aussi son composant le plus sensible. Une seule buse bouchée peut entraîner des lignes blanches dans vos plans, rendant l’impression inutilisable. Ignorer ce problème conduit inévitablement à des cycles de nettoyage intensifs, qui gaspillent une quantité considérable d’encre, ou pire, à un remplacement prématuré de la tête. Le coût de cette pièce, souvent élevé, justifie à lui seul la mise en place d’une maintenance préventive rigoureuse. C’est l’assurance d’une fiabilité opérationnelle sur le long terme.

Contrairement à une idée reçue, éteindre complètement le traceur chaque soir est contre-productif. Un mode veille prolongée maintient une température et une hygrométrie stables autour des têtes, tout en permettant des micro-cycles de maintenance automatiques et peu gourmands en encre. L’objectif est de prévenir le séchage de l’encre dans les buses, principale cause d’obstruction. Une routine simple, effectuée chaque semaine, permet de détecter les problèmes avant qu’ils ne deviennent critiques et coûteux.

La longévité de ce composant est directement liée à la régularité de son utilisation et de son entretien. Selon les experts, la durée de vie moyenne d’une tête d’impression est de 3 à 4 ans avec un usage et une maintenance corrects. Une routine de 5 minutes par semaine est un investissement minime pour protéger une pièce maîtresse et garantir la continuité de votre production. C’est la différence entre un outil de travail fiable et une source de problèmes récurrents.

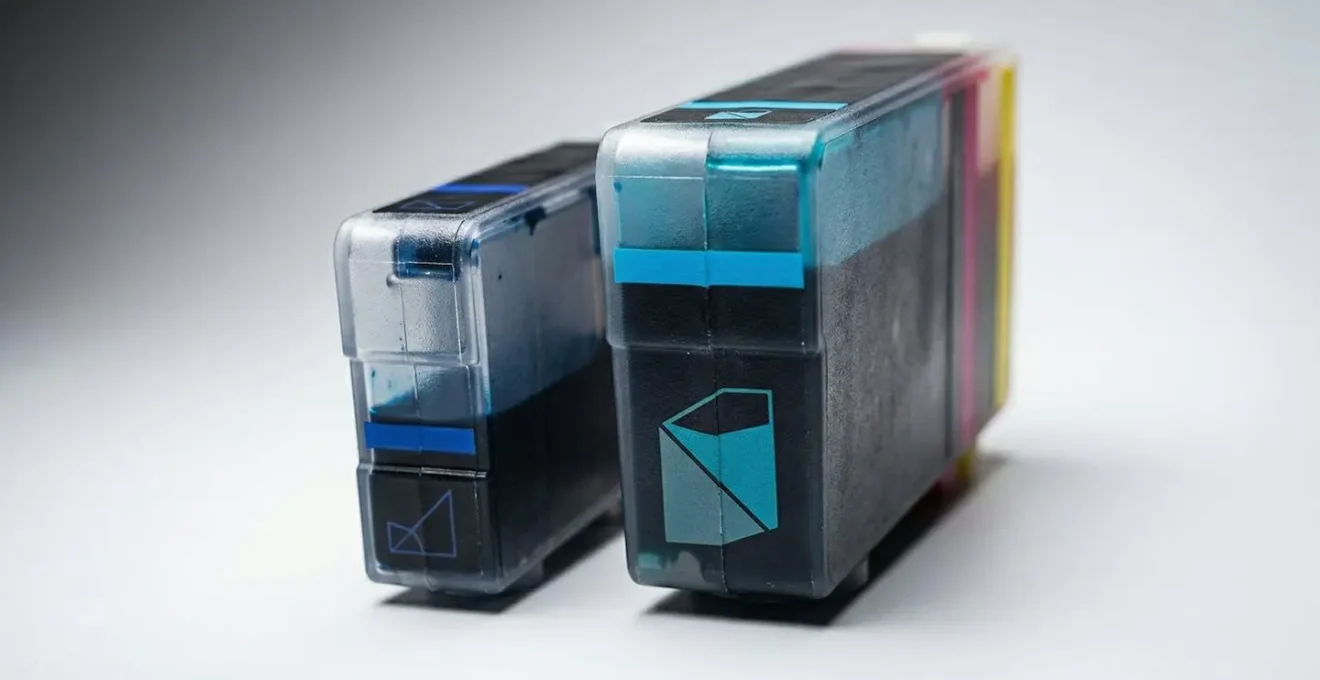

Cartouches de 700ml vs 300ml : quelle capacité choisir pour optimiser votre coût au mètre carré ?

Le choix de la capacité des cartouches d’encre est une décision stratégique qui impacte directement votre coût au mètre carré. Opter pour des cartouches de grande capacité (700 ml ou plus) semble économiquement logique en raison d’un prix au millilitre plus faible. Cependant, cette décision doit être mise en balance avec votre volume d’impression réel. Une encre qui stagne trop longtemps dans une cartouche risque de voir ses propriétés altérées, voire de dépasser sa date de péremption, annulant ainsi toute économie réalisée.

L’arbitrage se fait donc entre le coût d’achat et le risque de gaspillage. Pour un bureau d’études avec un volume d’impression élevé et constant, les cartouches de 700ml sont presque toujours la solution la plus rentable. Pour une utilisation plus sporadique, les cartouches de 300ml offrent une meilleure flexibilité et minimisent le risque de devoir jeter une cartouche à moitié pleine. Il est crucial d’analyser votre consommation sur plusieurs mois pour prendre une décision éclairée.

contrast > color accuracy. Absolutely no legible text, letters, numbers, logos, or UI elements. »/>

Cette analyse comparative met en évidence le seuil de rentabilité. Il ne s’agit pas seulement de comparer les prix, mais de construire une véritable stratégie de gestion des consommables adaptée à votre flux de travail. Pour aller plus loin, certains professionnels calculent leur coût d’encre réel par type de projet, en fonction de la densité d’encrage, pour affiner leurs devis et leur rentabilité.

Le tableau suivant, basé sur une analyse des prix du marché, illustre clairement l’économie potentielle et le volume d’impression recommandé pour chaque capacité.

Disque dur du traceur : pourquoi faut-il le crypter pour protéger vos plans sensibles ?

À l’ère du numérique, un traceur connecté au réseau n’est plus un simple périphérique d’impression, mais un terminal informatique à part entière. Son disque dur interne stocke temporairement ou de manière permanente les fichiers que vous imprimez. Pour un cabinet d’architecture, ces fichiers contiennent des informations hautement sensibles : plans de bâtiments sécurisés, projets en réponse à des appels d’offres, données clients confidentielles. Laisser ces données accessibles sans protection expose votre entreprise à des risques de fuites d’informations et d’espionnage industriel.

Le cryptage du disque dur, souvent via un chiffrement matériel AES-256, est la première ligne de défense. Il rend les données illisibles pour toute personne qui tenterait d’accéder physiquement au disque dur, par exemple lors d’une opération de maintenance ou à la fin de vie de l’appareil. Un expert en sécurité informatique le souligne clairement dans le « Guide de sécurisation des périphériques d’impression » :

Un disque dur non effacé lors de la maintenance peut exposer des plans d’appel d’offres confidentiels.

– Expert en sécurité informatique, Guide de sécurisation des périphériques d’impression

Au-delà du cryptage, une politique de sécurité complète est nécessaire. Cela inclut l’effacement sécurisé et automatique des fichiers après impression, la mise en place d’un contrôle d’accès (par code PIN ou badge) pour lancer les impressions, et la sécurisation des protocoles de communication réseau (HTTPS, IPsec). Chaque porte d’entrée potentielle, y compris les ports USB, doit être contrôlée pour garantir l’intégrité de vos fichiers et la confidentialité de vos projets.

Erreurs d’interprétation HP-GL/2 : pourquoi certaines lignes de vos plans disparaissent-elles à l’impression ?

Vous avez finalisé un plan complexe, chaque ligne est parfaitement positionnée dans votre logiciel de CAO. Pourtant, à l’impression, des traits fins, des hachures ou des polices spécifiques ont disparu. Ce problème frustrant est souvent lié à des erreurs d’interprétation du langage d’impression par le traceur. Les deux langages standards pour les applications techniques sont HP-GL/2 et PostScript. Le premier, historiquement conçu pour les traceurs à plume, est optimisé pour le dessin vectoriel (lignes), tandis que le second est plus universel et gère mieux les images et les typographies complexes.

texture > contrast. Absolutely no legible text, numbers, or technical annotations visible. »/>

Une erreur d’interprétation HP-GL/2 peut survenir pour plusieurs raisons : un pilote d’impression mal configuré ou obsolète, une incompatibilité entre la version du langage générée par le logiciel CAD et celle supportée par le traceur, ou une complexité de fichier (trop de vecteurs, superpositions) qui dépasse les capacités de traitement du contrôleur de l’imprimante. Le résultat est une perte d’information dans la chaîne de transmission, où le traceur « décide » de ne pas imprimer certains éléments qu’il ne comprend pas ou ne peut pas traiter assez vite.

Pour garantir l’intégrité du fichier de la conception à l’impression, il est essentiel de s’assurer de la parfaite compatibilité de toute la chaîne : logiciel, pilote et firmware du traceur. Utiliser les pilotes les plus récents fournis par le fabricant est une première étape indispensable. Pour les plans particulièrement complexes mêlant vecteurs et images, générer un fichier PostScript ou PDF de haute qualité peut s’avérer une solution plus robuste, car ces formats encapsulent mieux l’ensemble des informations et sont moins sujets aux erreurs d’interprétation que le flux direct HP-GL/2.

Plieuse connectée : à partir de quel volume de plans l’investissement devient-il rentable ?

L’impression n’est que la première étape. Une fois les plans A0 ou A1 sortis du traceur, le pliage manuel commence. Cette tâche, répétitive et chronophage, peut rapidement devenir un goulot d’étranglement dans un bureau à forte productivité. Une plieuse de plans connectée, ou « en ligne », s’intègre directement à la sortie du traceur pour automatiser entièrement ce processus. L’opérateur récupère des plans parfaitement pliés au format A4, prêts à être diffusés ou archivés. La question n’est donc pas « est-ce utile ? », mais « à partir de quand est-ce rentable ? ».

Le retour sur investissement (ROI) d’une plieuse se calcule principalement en comparant son coût d’acquisition au coût de la main-d’œuvre économisée. Il faut estimer le temps passé chaque mois par un collaborateur (souvent un dessinateur-projeteur ou un architecte dont le temps est précieux) à plier manuellement les plans. En multipliant ce temps par le coût horaire chargé de l’employé, on obtient le coût mensuel du pliage manuel. Ce chiffre permet de déterminer en combien de mois l’investissement dans une plieuse sera amorti.

Au-delà du simple calcul financier, l’automatisation du pliage apporte des bénéfices qualitatifs : les plis sont réguliers et professionnels, le risque d’erreur ou de dégradation du plan est nul, et surtout, les équipes techniques peuvent se concentrer sur des tâches à plus forte valeur ajoutée. L’analyse suivante montre que l’investissement devient pertinent bien plus tôt qu’on ne l’imagine, souvent dès qu’un cabinet dépasse la centaine de plans mensuels.

Pourquoi 150 DPI suffisent largement pour une affiche regardée à 1 mètre ?

La question de la résolution, exprimée en DPI (Dots Per Inch) ou PPP (Points Par Pouce), est centrale en impression, mais sa pertinence dépend totalement du type de document et de sa distance d’observation. Pour une affiche publicitaire regardée à plus d’un mètre, l’œil humain n’a pas la capacité de distinguer les détails fins. Une résolution de 150 DPI est donc amplement suffisante pour donner une impression de netteté parfaite. Pousser la résolution à 300 DPI ou plus ne ferait qu’alourdir inutilement les fichiers sans gain visuel perceptible, tout en augmentant les temps de traitement.

Cependant, ce raisonnement ne s’applique absolument pas aux plans techniques CAD. Pour un architecte, un plan est un document de travail examiné de très près. Chaque détail compte : l’épaisseur d’un trait, la lisibilité d’une cote, la distinction entre différentes hachures. Ici, la notion de « finesse » prime sur la perception globale. La résolution n’est qu’un des facteurs ; la technologie de la tête d’impression et la précision du placement de chaque goutte d’encre sont bien plus critiques. C’est pourquoi les traceurs professionnels ne se contentent pas d’une résolution élevée, mais garantissent une largeur de ligne minimale et une précision de +/- 0,1%.

Les traceurs techniques modernes offrent ainsi des résolutions optimisées bien supérieures. Par exemple, de nombreux modèles sur le marché proposent une résolution optimisée jusqu’à 2400 x 1200 ppp. Cette haute définition n’est pas un luxe, mais une nécessité pour reproduire avec une fidélité absolue les lignes vectorielles extrêmement fines issues des logiciels de CAO. Confondre les exigences d’une image photographique et celles d’un plan technique est une erreur courante qui peut mener à un choix de matériel inadapté.

Décalage de lignes : pourquoi l’alignement automatique échoue-t-elle parfois et comment le faire manuellement ?

Un symptôme courant d’un traceur mal calibré est l’apparition de lignes légèrement décalées ou « cassées », particulièrement visibles sur les traits verticaux ou les aplats de couleur. Ce phénomène est souvent dû à un mauvais alignement de la tête d’impression. La plupart des traceurs modernes disposent d’une fonction d’alignement automatique, où un capteur optique lit une mire de test et ajuste les paramètres. Cependant, cette fonction peut échouer si les conditions ne sont pas optimales.

Un technicien certifié le confirme : « Une variation d’hygrométrie peut provoquer une dilatation du papier entre deux passes, rendant l’alignement automatique caduc ». L’échec peut aussi provenir d’un support papier non reconnu par le capteur (trop brillant, trop texturé) ou d’une buse partiellement bouchée qui fausse la lecture de la mire. Lorsque l’automatisme échoue, un alignement manuel s’impose. Cette procédure, bien que plus longue, donne un contrôle total à l’utilisateur et permet d’obtenir une précision parfaite en s’adaptant aux conditions réelles de l’environnement et du support utilisé.

La procédure manuelle consiste à imprimer une série de mires spécifiques, puis à sélectionner visuellement, via le panneau de contrôle du traceur, le motif où les lignes sont les plus droites et continues. Cela permet d’ajuster finement le décalage entre les passes d’impression (alignement bidirectionnel). Pour un résultat optimal, cette calibration doit être effectuée :

1. Dans un environnement stable (température et hygrométrie contrôlées).
2. En utilisant le type de papier définitif sur lequel les plans seront imprimés.
3. Après avoir vérifié que toutes les buses sont parfaitement fonctionnelles via un test d’impression.

Maîtriser cette procédure manuelle est une compétence clé pour tout professionnel exigeant une qualité de trait irréprochable en toutes circonstances.

Buses bouchées : comment sauver une tête d’impression séchée sans utiliser de produits corrosifs ?

Malgré une bonne maintenance, il peut arriver qu’une tête d’impression se bouche, surtout après une période d’inactivité prolongée. Avant de songer au remplacement, une opération qui, selon les modèles, peut coûter entre 300€ et 1500€, plusieurs méthodes de récupération non agressives peuvent être tentées. La première règle est de ne jamais utiliser de produits corrosifs comme l’alcool ou des solvants à vitre. Ces produits peuvent dissoudre les colles et les joints internes de la tête d’impression, causant des dommages irréversibles.

La première approche consiste à utiliser les outils intégrés au traceur. Lancez plusieurs cycles de nettoyage intensif depuis le menu de maintenance, en respectant une pause d’une dizaine de minutes entre chaque cycle. Cela permet à l’encre de dissoudre progressivement les bouchons sans surchauffer la tête. Si une couleur spécifique est bouchée, l’impression d’un aplat de grande taille de cette couleur peut aider à forcer la purge de l’encre à travers les buses obstruées.

Si ces tentatives échouent, et que la tête d’impression est amovible (ce qui est le cas sur certains modèles Canon ou HP), une méthode douce peut être employée. Une fois la tête délicatement retirée, on peut la poser (côté buses vers le bas) sur un chiffon non pelucheux ou un papier absorbant imbibé d’eau déminéralisée tiède. Le principe de capillarité va permettre à l’eau de remonter doucement dans les buses et de dissoudre l’encre séchée sans agression chimique. Après une vingtaine de minutes, séchez délicatement les contacts électriques avant de la réinstaller. Si après ces étapes, le problème persiste, l’intervention d’un professionnel est alors recommandée.

En définitive, garantir la finesse et la fiabilité de vos impressions de plans est un exercice d’équilibre. Il ne s’agit pas d’acheter le traceur le plus cher, mais celui dont vous maîtrisez l’écosystème. Pour mettre en pratique ces conseils, l’étape suivante consiste à évaluer vos besoins réels en volume et en sécurité pour configurer une solution d’impression véritablement adaptée à votre bureau d’études.
